LED測試專用電子負載的原理分析

現在,仍然有很大一部分工程師用普通的電子負載測試LED電源,認為只要電子負載有CV負載就可以測試,這樣是有誤區的，需要用LED專用電子負載來測試LED電源。     ate自動化測試設備_ate電源自動測試系統

原因如下：

1. 大部分的電子負載的線路設計都非常相似,都無法真正模擬LED V-I特性曲線中的非線性現象,也可能會因?yàn)閮?nèi)部阻抗效應而產生過壓或過流保護.無法真實模擬LED為負載的情況.用普通的電子負載測試LED驅動是不正確的。

設定CR或CV mode, 只能測試穩態操作點對於是否能正確開關機的動態過程，無法驗證，也無法模擬不同特性LED的狀況；

2.一般E-load內部阻抗效應, 可能導致LED driver 開機OCP或OVP；

3.一般E-load反應速度太慢, 無法進行LED driver的PWM調光測試(Dimming)；

4.一般的電子負載無法設定電阻系數: 因?yàn)槊款wLED燈珠的電阻系數是不一樣的,所以用普通的電子負載是無法真正測試的。

如果您還正在使用普通的電子負載測試LED驅動電源的話,你可以用普通的電子負載帶載測試一下PF值,再用LED燈帶一下,對比一下其兩者PF值是否一樣的。

當然,市面還有可以真正模擬LED燈的電子負載。      ate自動化測試設備_ate電源自動測試系統

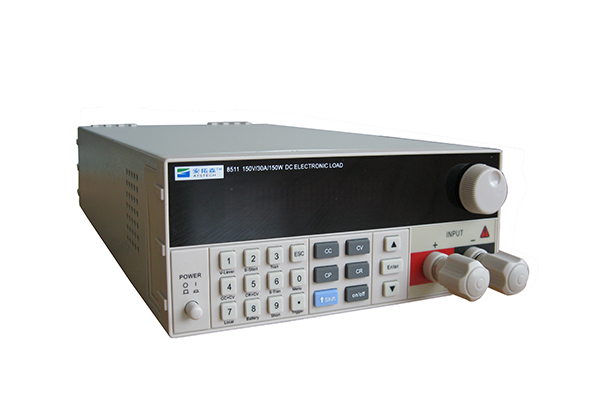

安拓森研發生產的ATSTECH電子負載特有的LED模式，真實模擬LED帶載，被俗稱LED電源專用電子負載。這款負載能夠真實地模擬出LED 的非線性負載特性，大大提高了測試結果的準確性和測試效率。
