怎么選擇電子負載？

怎么選擇電子負載？

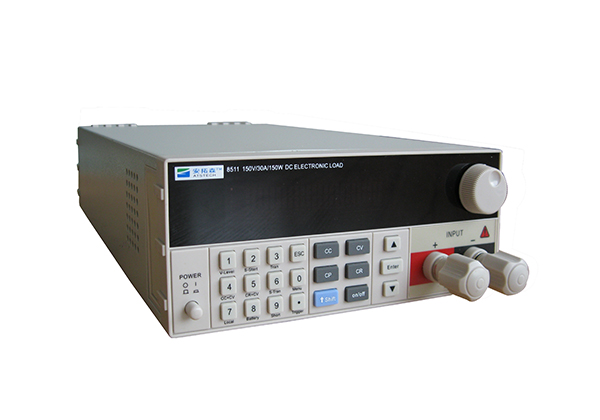

一． 基本選擇

1．電壓，電流和功率的選擇

根據被測設備的輸出特性來選擇電子負載：電壓，電流，功率和測試需求精確度。電子負載的模組在測試時只能夠單獨工作或者并聯操作，串聯對于模組來說是很危險的。所以最理想的狀態是所有要求均在單模組的量程范圍內，其次是通過多模組并聯能夠?qū)崿F(xiàn)的選型。也就是說，所選模組的電壓時一定要符合測試要求。單個模組或者滿裝機框時的電流和功率總和要滿足測試要求。

2．精確度和分辨率的選擇

精確度和分辨率是電子負載的一個重要的參數指標。

電子負載的精確度不同表示方法的意義。

1%+2d 1%的測量值+最小顯示值的2倍

1%+2%FS： 1%的測量值＋1%的滿量程

1%OF： 1%的（滿量程＋測量值）

分辨率：是儀器能夠反映外部變化的最小外部變化量。

二．功能選擇

1．基本功能選擇

市面上的電子負載均有基本的四項功能：恒流、恒壓、恒阻和恒功率。

如果只是用到恒流功能，對其他功能要求不多的情況下，可以選用合適的，符合精確度的電子負載。如果對其他功能要求能夠穩定的帶載，就要考慮電子負載是否同時具備始終功能。

2．動態帶載

動態帶載，就是電子負載做模擬的變化帶載，也叫瞬態。幾個重要的參數：

變化斜率：籠統的說是電子負載可以完成的變化速度，精確地說是電子負載變化時，從變化量的10%～90%的變化速率。恒流狀態下的單位是A/mS，A/uS。

響應時間：電子負載可以完成變化的最小時間。單位uS。

電子負載的動態（瞬態）頻率分為兩種：

動態頻率（只包含一個上升沿或者一個下降沿，或者說單位時間變化的次數），瞬態頻率（一個周期包含上升沿＋下降沿）。

一個電子負載是否做的貨真價實，就要看電子負載的變化帶載完成的情況了。如果是硬件實現的功能，就可以用示波器測試電流輸出監視端口，查看波形是否完好。如果出現毛刺或者信噪比很大的情況下，那么此功能僅僅是由軟件計算，而不是硬件實現的。

軟件實現的動態帶載時無法完美的執行電子負載所設定的變化。但是如果要求不高，可忽略這種現象造成的影響。

3．模擬帶載（外部編程輸入）

本功能是為了實現更復雜的電子負載帶載變化情況而設定的功能。動態帶載是模擬一個梯形波變化的帶載功能，而本功能大大擴充了電子負載所能執行的變化方式。只要信號發生器能夠發生的電壓在10V一下的波形信號，電子負載均能模擬。

4．序列功能

序列功能是指把很多定態設置按時間順序排列組合成一個測量過程。可以完成一個產品的整個質量參數的測量，本功能大大簡化了繁瑣的設置，減輕了測試工作量。配合存儲設置和調用功能，更是大大簡化了操作。序列的可設置步驟跟據品牌不同而不同。

三．保護功能選擇

電子負載應該有完善的保護功能。保護功能分為對內（電子負載）保護功能和對外（被測設備）保護功能。

對內保護有：過壓保護，過流保護，過功率保護，電壓反向和過溫保護。

對外保護有：過流保護，過功率保護，吃載電壓荷低電壓保護。

選擇電子負載應該選擇是擁有真保護國內的電子負載。如果功能是由硬件實現的，保護速度會很快。如果是由軟件實現，速度有滯后性，并且模組死機的話將會發生危險。

四．其他功能選擇

如果還需要電子負載的其他功能，請參看需求選擇擁有這個功能的電子負載。比如

同步功能：可以同時操作多個模組的工作狀態。

聯機接口：GPIB,RS232,LAN,USB，選擇適合的。

組裝ATE測試系統：考慮接線柱連接其他設備的方便性，考慮命令的標準性等等。

過流，過功率測試。OCP,OPP。在產品需要的時候選擇此功能，適用于研發等。

總言：電子負載的種類是多種多樣的，選擇適合的電子負載是電源類研發或者生產中一個重要的方面。在可以接受的成本下，選擇更好更方便的電子負載是提高效率，保證質量的前提。
